在国际电工协会IEC60364标准中规定，在医疗领域，由电网电源供电，用于维持生命或外科手术的医疗电器设备，以及用于手术室照明和类似照明设备，额定电压超过AC25V 或DC60V的设备，必须使用带绝缘电阻监视仪的IT系统。医用隔离电源系统(IT系统)目的就是保证为该场所内的医疗电器提供一个安全可靠的电源，以确保病人的安全。

中文名 :医用隔离电源系统(IT系统)

定    义 :中性点不接地配电源系统

单    位 :国际电工协会

标    准 :IEC60364标准

“医用隔离电源系统”简介

一、 医疗领域选用IT系统的必要性：

（IT系统，即中性点不接地配电源系统）

1. IT系统因降低了接触电压和电网对地漏电流（有效控制对心脏的直接漏电流），故人身触电后危险被降到最小程度；

众所周知，当用电设备对人体心脏直接漏电大于10uA 时，会造成对病人的微电击击伤事故。而在一般通用建筑中所采用的RCD、ELCB等对地漏电保护开关，其动作响应值是mA级（如：30 mA），远远不能满足医疗领域的需要。

因此，现在国际上对医疗领域中的手术室、ICU、CCU等重要场所通常采用局部“中性点不接地的供电系统”（即“IT系统”或称“隔离电源系统”）供电。通过单相3KVA-10KVA的医用隔离电源给这些场所供电，首先可以防止其它供电回路中的漏电流通过接地线窜入手术室、ICU、CCU的医疗电气设备上对病人的安全构成威胁；另外，一旦隔离电源上所接的负载（如各种医疗电气设备）出现对地故障，因对地不能构成回路，只能产生一个很小的容性漏电流，极大地保护了病人免遭漏电流的伤害。

2. 当电网负载端出现第一个绝缘故障点时，不会引起电源空开动作（跳闸），

保证了供电的连续性；

在医疗领域，某些场所对供电持续性要求很高，故设计成两路（甚至 三路）电源（接地供电系统）自动切换，以保证这些特殊场所的供电连续性。但如果在负载端出现相对绝缘故障时，故障电流将经过电源中性点对地构成回路，从而形成一个较大的故障电流，使上一级空开或熔断器动作， 最终导致供电中断。而如果在这些特殊场所局部采用IT配电系统时，因其电源中性点不接地，当负载端出现第一点相对地绝缘故障时，因其对地不能构成回路，只会产生一个很小的容性漏电流，对人体不会产生危害，同时也不会导致空开动作，从而保证了手术室供电的连接性。

3. 降低了对地漏电流，故提高了防火安全性。

二、 国内/外相关规定：

许多国家和国际标准都对医疗领域，尤其是那些生命攸关的场所，如手术室、重症监护室、心脏监护室等的电器作了特殊的规定。其目的就是保证为该场所内的医疗电器提供一个安全可靠的电源，以确保病人的安全。相关标准如下：

德国 DIN VDE 0107

奥地利 OEVE-EN7

法国 NFC 15-211

意大利 CEI 64-4

美国 NFPA 99-1993

澳大利亚 AS2500

英国 HTM2007/2014，BS7671

巴西 NBR 13543

IEC（国际电工协会） 6034-7-710

在国际电工协会IEC60364标准中规定，在医疗领域，由电网电源供电，用于维持生命或外科手术的医疗电器设备，以及用于手术室照明和类似照明设备，额定电压超过AC25V 或DC60V的设备，必须使用带绝缘电阻监视仪的IT系统。

同时我国《民用建筑电气设计规范》中14.7.6.3中规定“在电源突然中断后，有招致重大医疗危险的场所，应采用电力系统不接地（IT系统）的供电方式”；14.2.8中规定“IT系统必须装设绝缘监视及接地故障报警系统或显示装置”。以及我国2002年11月26日发布、12月1日开始实施的《医院洁净手术部建筑技术规范》8.3.1.3中规定“洁净手术部用电应从本建筑物配电中心专配供给。根据使用场所的要求，主要选用TN-S系统和IT系统两种形式”；8.3.2.3中规定“洁净手术室内的电源宜设备漏电检测报警装置”；8.3.4.2中规定“心脏外科手术室必须设置有医用隔离电源的功能性接地系统”等相关规定。

三、 新（改）建医院如何设计选用IT系统：

1. 在医疗领域所有的以检查或治疗为目的，与病人直接接触的设备（包括其导线），有三种应用情况：

● 应用组0类：该医疗场所内没有使用电网电源的医疗电器设备。

例如：门诊室、候诊室、按摩室等

● 应用组1类：该医疗场所内有使用电网电源的医疗电器设备，这些设备没有任何部件插入病人体内的。

例如：病房、产房、X光室等

● 应用组2类：该医疗场所有使用电网电源的医疗电器设备，这些设备用于心脏或人体内部手术、对病人进行实时监视或用于维持病人生命等作用。

例如：麻醉室、手术室、手术准备室、手术石膏室、手术恢复室、心脏导管插入室、重症监护室、心脏监护室、血管造影检查室、早产儿监护室等。
在应用组2类的医疗场所，必须使用带绝缘电阻监视的隔离电源系统（IT系统）。在应用组0类和1类的医疗场所，可使用带漏电流保护的接地系统，即TN-S系统。

2. 建议接入IT电网的用电设备：

a）呼吸机 b）恒温培养箱

c）透析设备 d）麻醉设备

e）病人监护设备 f）高频外科设备

g）输液泵 h）注射泵

i）心肺机 j）心力记录器

k）脉压机 l）心律电子脉冲调节器等

3. 手术室/ICU病房/CCU病房IT电源系统的基本配置：

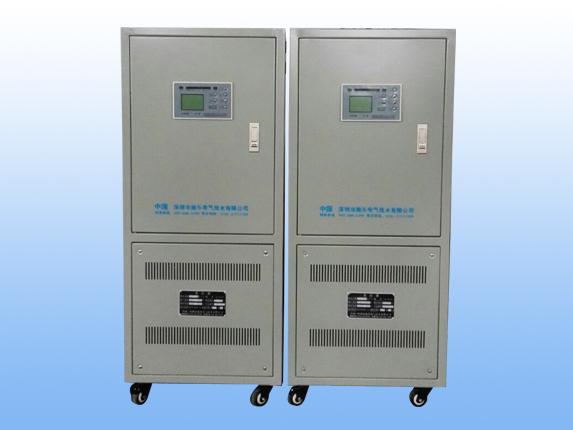

⑴ 医用隔离电源

⑵ 绝缘监视仪

⑶ 变压器负载和温度监视设备

⑷ 外接报警显示设备

使用场所

医院的二类场所:各类手术室、唤醒室、重症监护室、心脏监护室等均属于2类场所。在此类场合医疗设备电源中断会引起病人生命危险；微弱的漏电流会产生"微电击"。在这类场合使用的医疗电气设备包括：在病人体表或体内使用的实时监控仪器；用于手术的仪器设备；维持病人生命和躯体功能的设备；用于打开心脏、大脑的设备。
如下设备应使用隔离电源系统供电：
高频外科设备、输液泵、麻醉设备、病人监护设备、透析设备、脉压机、心力记录仪、注射泵、心肺机、呼吸机、恒温培养箱、心率电子脉冲调节器等。
